分子結構：



主要應用：



耐溫200～260℃膠粘劑主體樹脂	碳纖維、玻璃纖維等耐高溫復合材料的主體樹脂
層壓板	抗輻射



材料規格：

主要成分：主體樹脂：氨基四官能團環氧樹脂。

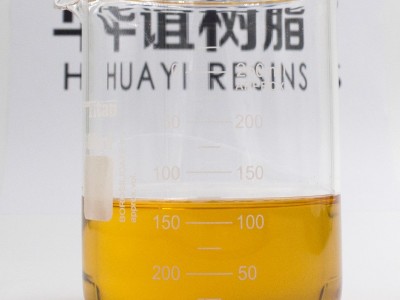

外觀：琥珀-紅棕色粘稠狀液體。

性能：



項目	技術指標	測試方法
密度（25℃）,g/mL	1.15	參照MSDS
閃點，℃	113	參照MSDS
粘度（50±1℃），mPa·s	3000-7000	GB/T 2794-2013
環氧值，Eq/Kg	≥0.80	GB/T 1677-2008
不揮發物	≥98.5%	GB/T 2793-1995



使用方法：

用胺類、酸酐類、咪唑類等固化劑及偶聯劑配制成常溫或加熱固化的膠粘劑、澆注料、復配體系等以適應耐高溫性能好的領域。常用固化劑如4,4-二氨基二苯砜（4,4-DDS）4，4-二氨基二苯基甲烷（DDM）、甲基四氫苯酐（METHPA）、甲基納迪克酸酐（MNA）、二乙基四甲基咪唑（2,4EMI）等。

如果使用過程中覺得樹脂粘度較大，可以將樹脂加熱至合適的溫度降低粘度后使用。

加入聚硫橡膠、液體丁腈橡膠等物質提高韌性。

典型固化劑固化產物性能數據見說明書背面。

包裝：

1kg/瓶、4kg/桶、20kg/桶。

注意事項：

由于官能度大、環氧值高，固化時放熱量大，使用時應注意爆聚現象。當粘度太大使用不便時，可加熱至100～120℃1個小時，以降低粘度。在加熱時請打開包裝蓋，防止爆聚事件發生。

該環氧樹脂耐堿不耐強酸。

25℃儲存期為12個月，低溫儲存可延長保質期。

樹脂的存放應保持干燥、陰涼、密封。

典型固化物性能：



項目	DDS	DDM	METHPA	MNA	測試方法
玻璃化轉變溫度，℃	250-260	220-230	200-210	235-240	GB/T 194667.2-2004
拉伸強度，MPa	75	50	50	45	GB/T 2567-2008
拉伸模量，GPa	3.5	3.3	3.2	3.6
彎曲強度，MPa	130	120	100	97
彎曲模量，GPa	3.3	3.4	4.0	3.8
斷裂伸長率，%	2.8	1.6	1.9	1.1
沖擊強度，kJ/m2	15	10	9	8
樹脂與固化劑質量比	100:52	100:42	100：140	100:150	——
測試固化條件	100℃*2h+130℃*2h+160℃*2h+180℃*2h+200℃*2h
