適用范圍：

主要應用于高耐熱、低吸濕、低熱膨脹系數的特種功能型環氧樹脂。EBA-65環氧樹脂是一種高純度、低粘度液體萘型環氧樹脂。由于常溫下為液體，因此操作易控；與普通雙酚A型環氧樹脂相比，具有較高的玻璃化轉變溫度；與其他耐高溫性樹脂相比，吸水率低。尤其適合應用于高TG耐濕熱型航空復材。

主要應用：



耐濕熱航空預浸料主體樹脂

高性能覆銅板主體或改性樹脂



材料規格：

主要成分：

主體樹脂：萘基二官能團環氧樹脂

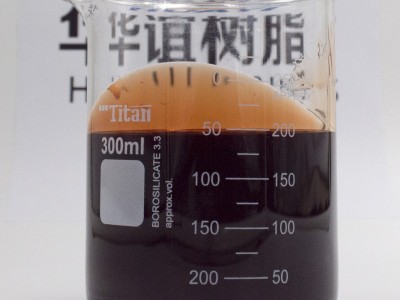

外觀：

紅棕色粘稠狀液體

性能：

宣傳數據：



項目	技術指標	測試方法
密度（25℃）,g/mL	1.22	參照MSDS
粘度（50±1℃），mPa·s	≤2000	GB/T 2794-2013
環氧值，當量/100g	0.65-0.73	GB/T 1677-2008
不揮發份	≥98.5%	GB/T 2793-1995



使用方法：

可使用胺類、酸酐類及咪唑類等環氧樹脂通用固化劑固化，常用固化劑如4,4-二氨基二苯砜（4,4-DDS）4，4-二氨基二苯基甲烷（DDM）、甲基四氫苯酐（METHPA）、甲基納迪克酸酐（MNA）、二乙基四甲基咪唑（2,4EMI）等。

如果使用過程中覺得樹脂粘度較大，可以將樹脂加熱至合適的溫度降低粘度后使用。

典型固化劑固化產物性能數據見說明書背面。

包裝：

1kg/瓶、5kg/桶、20kg/桶。

注意事項：

該產品儲存應保持干燥、密封，儲存溫度2-40℃，避免陽光直射，常溫儲存保質期一年。

若該產品在長期儲存中發生結晶，可加熱至70-80℃熔解，不影響產品使用。

低溫冷藏儲存可延長保質期。

典型固化物性能：



項目	DDS	METHPA	測試方法
Tg，DSC，℃	231	163	GB/T 194667.2-2004
濕態Tg，DSC，℃	225	——
72h沸水中吸水率，%	1.95	——	GB/T 1034-2008
拉伸強度，MPa	75	95	GB/T 2567-2008
拉伸模量，GPa	3.5	2.73
彎曲強度，MPa	130	157
彎曲模量，GPa	3.3	3.20
斷裂伸長率，%	2.8	4.35
沖擊強度，kJ/m2	——	11.5
樹脂與固化劑質量比	100:43	100:100	——
測試固化條件	180℃*1h+200℃*1h+220℃*1h	100℃*2h+130℃*4h+150℃*2h	——
