可按美標ANSI、英標BS、澳標AS、德標DIN

設計定制

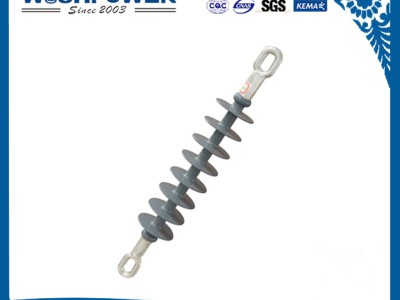

拉線絕緣子是由金具、引拔棒、傘組組成，引拔棒與金具之間是內鍥式錐面配合固定連接，在芯棒之間的玻璃鋼引拔棒外體設有直徑不同的傘體組成傘組，傘體由硅橡膠制成并與引拔棒結合為一體，金具采用碳素鋼，再其外端部開設有螺孔，與螺桿配合，在金具與引拔棒結合后的外表面涂有密封層。大小傘結構有效增大了爬電比距，由碳素鋼制成的金具和由玻璃鋼制成的引拔棒的拉伸強度高，使其機械強度有一定的保證，芯棒與金具的內鍥式結構連接拉伸值達到100KN，外層的密封層增加了產品的防潮性能，金具的螺孔直接與螺桿配合，方便安裝。

【用途】

用于電氣化鐵路接觸網及電力機車上

品種范圍：30kN

顏色：棕色, 灰色, 根據客戶要求

執行標準; TB/T3199.2-2008    IEC 61109

【技術特點】

– 重量輕,體積小,便于運輸及安裝

– 較高機械強度， 抗沖擊能力強， 不易爆裂

– 良好的耐污性能

– 運行維護方便

【結構】

由傘套, 芯棒及端部金具組成

【生產工藝】

注射工藝 優點：芯棒和護套粘接無縫隙,內絕緣性能好,可避免發生界面擊穿現象

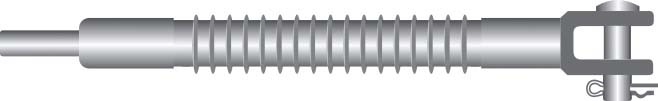

拉線復合絕緣子示意圖

說明：產品的尺寸、特性、連接方式和傘裙顏色等可按照客戶具體要求設計、生產
