1、概述

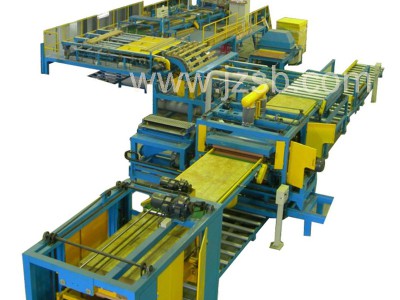

整個全自動巖棉切割上線系統由提升機、分條切割機、90°翻轉整列等組成。該全自動巖棉切割上線系統從巖棉放入到滾道后經輸送、提升、推進、分條切割、轉角輸送、導向輸送、90°翻轉、轉角整列、側邊磨削、輥道輸送整個生產過程完全自動化生產。

2、功能

實現巖棉的輸送、分條切割、翻轉、整列，同時實現將人工放好的巖棉矩形片材自動送入到生產線。

3、特點

1）提升裝置前輸送滾道采用鏈板式傳送滾道，可保護巖棉頭部，減少巖棉板頭部的損傷和變形。

2）提升機構采用變頻控制技術，在保證提升巖棉的速度下減少機構的振動沖擊，使整個機構運行高速且平穩。

3）分條采用單刀結構，可加快分條速度，減少分條刀片的發熱，保證切割平整度。

4）巖棉90度翻轉裝置采用連續回轉運動送料方式，翻轉裝置保證了巖棉90度翻轉的可靠性和快速性。

5）整列裝置使巖棉條前后錯開，避免巖棉復合板應力集中，增加巖棉復合板材的承載強度。

6)巖棉原材料規格調節范圍大：長X寬X高(1200-2400)mm×1200mm×100mm。

★??工藝流程

巖棉條送料——翻轉裝置翻轉巖棉條——巖棉條累積——巖棉條90°轉向——整列裝置將巖棉條錯位并輸送到輸送線上——側邊磨削凹槽。
