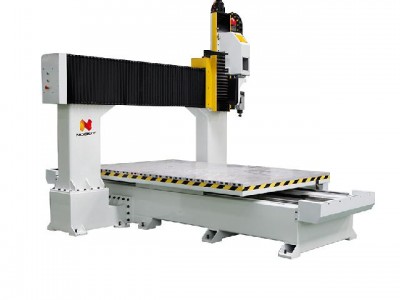

?NF-2230-F機床主要配置參數表
|
編號 |
性能指數 |
NF-2230-F |
|
|
1 |
行程范圍 |
X軸行程 |
2560mm |
|
Y軸行程 |
3160mm |
||
|
Z軸行程 |
1030mm |
||
|
C軸行程 |
±540° |
||
|
A軸行程 |
±110° |
||
|
較大進料高度 |
900mm |
||
|
2 |
平臺有效尺寸 |
2200*3000mm |
|
|
3 |
設備外形尺寸 |
長5520*寬3500*高4000 |
|
|
4 |
主軸 |
銑削主軸功率 |
6KW高速電主軸 |
|
銑削主軸轉速 |
0-18000rpm |
||
|
主軸刀柄接口 |
ISO-30 |
||
|
5 |
速度 |
較大空程速度 |
25000mm/min |
|
較大加工速度 |
18000mm/min |
||
|
6 |
精度 |
運動定位精度 |
±0.15mm/1000mm |
|
重復定位精度 |
±0.05mm/1000mm |
||
|
7 |
驅動模式 |
日本安川絕對值總線交流伺服驅動系統 |
|
|
8 |
工作電壓 |
380V/50Hz |
|
|
9 |
控制系統 |
日本NOBOT數控系統（支持RTCP） |
|
產品特點：
◆該機床采用工作臺移動的工作方式，一體化焊接床身，結構緊湊，先進的機械／電氣部件，確保了高加工進給速度、高加工效率、高剛性和高可靠性。
◆采用五聯動控制系統，可開通RTCP刀具追隨功能，可一次性加工多個復雜面。
◆采用意大利進口電主軸，可根據工件加工要求選配不同功率的電主軸。
◆配備刀具測量系統，用于刀具長度的自動測量和A/C坐標的精度再校正。
適用范圍：
◆適用吸塑件、注塑件等非塑料發泡材料、工業型材、鋁合金型材的安裝孔、流水槽、鎖孔、形孔等加工工序。
