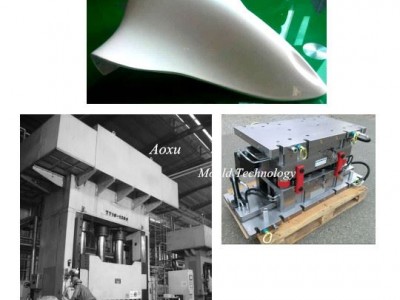

航空設施殼體壓模



模具規格

模具名稱：航空設施外殼壓模

模腔材料（型腔, 型芯）1.2344

模架：XC48

加熱方式：油加熱

表面：鍍鉻

壽命：500,000pcs

交貨時間：65天



什么是SMC壓模

SMC模具是熱壓成型工藝中的一種模具。這種模具需要用于模具型腔和型芯的加熱系統。并且溫差保持在約5攝氏度。設置好工藝參數后，將片狀模具材料（SMC復合材料）放入模具中，合上模具，并在設定的溫度和壓力下將復合材料熔化到模具型腔中，這稱為smc模具。

質量控制流程圖

1.客戶提供圖紙或樣品

2.測量和成型

3.模具設計

4.終模具規格確認

5.客戶評論和設計修訂

6.終圖紙批準＆。模具生產

7，可行性測試

8.成型樣品檢驗＆。CMM報告

9.客戶終批準裝運

10.模具出貨。

SMC模具的優點

●成型品成型周期短，適合批量生產。密閉壓縮成型，不會造成環境破壞

●成型過程簡單，易于機械化和自動化，即使沒有熟練工人也可以成型。可以形成大產品。

●SMC復合材料和SMC模塑產品具有出色的電絕緣性能，機械性能，熱穩定性和耐化學性。



模具定制

AOXUMOULD從事SMC模具的設計和制造已有16年以上。由AOXU設計和制造的SMC模具用于各種行業，包括電氣和電子，絕緣，電信，汽車，地鐵，子彈頭列車，建筑，醫療等。AOXU在設計完美的SMC模具方面擁有豐富的經驗。

我們經驗豐富的工程師將根據生產量，零件尺寸，預算和其他要求等因素為您的項目選擇佳方法。

我們在沖壓成型方面的豐富經驗使我們能夠為OEM客戶生產創新且具有成本效益的零件。

該工藝適合需要雙面拋光的大型結構增強零件。它是每年中，高產量之間5,000至10,000零件的佳選擇。







一般設計準則

小半徑                          1毫米（0.0625英寸）

低吃水                             4度

小厚度                     3毫米（0.125英寸）

大厚度                   13毫米（0.500英寸）

典型的鋼筋荷載   10 – 60％

密度（GP樹脂）                        1938 kg / m3（.070 lb./in3）

鎖模（反向吃水）             是

SMC工具分析

在臺州黃巖。大約有15家具有SMC工具經驗的公司。但是只有2-3家工廠擁有提供smc模具測試的壓縮設備。

AOXUMOULD擁有完整的測試模具生產線，沖壓噸位從500T到4000T，可以滿足各種類型SMC模具的試用。同時，AOXU團隊可以幫助客戶設計SMC工具并完成生產。

我們可以為全的客戶提供SMC工具的優質服務！

以下是過程：

開始沖壓SMC產品時，我們先需要將SMC工具固定在壓力機的壓板上，加熱SMC工具，然后將材料放入開模中，設置SMC工具成型工藝參數，例如壓力，曲線時間，關閉工具，然后將SMC工具成型產品脫模。

SMC是玻璃纖維增??強的熱固性材料，主要用于許多行業，如航天，汽車，電器，重型卡車等。



處理

片狀模塑料（SMC）既是一種工藝又是增強的復合材料。該復合材料是一種“易于成型”的玻璃或碳纖維增強的聚酯材料，主要用于壓縮成型。通過將短切的玻璃纖維或碳纖維的長絲散布在聚酯樹脂，乙烯基酯樹脂或環氧樹脂的浴液上，以連續的在線工藝制造SMC片材。它是一種柔軟的皮革狀薄片，易于切割，稱重并放置在模具中，以固化成所需的零件形狀。

SMC材料是熱固性材料，其玻璃或碳增強水平在10％到60％之間。SMC中較長的纖維比標準的塊狀模塑料產品具有更好的強度性能。標準SMC包含多達35％（重量）的隨機取向纖維。因為在制備片狀模塑料時不涉及混合或擠出，所以纖維保持未損壞并且保持其原始長度。加上較高的纖維負載量，在壓模SMC零件中，特別是在橫截面相對較薄的SMC零件中，具有非常好的機械性能。

片狀模塑料（SMC）



片狀模塑料（SMC）是基于不飽和聚酯（或乙烯基）樹脂的短切玻璃纖維（通常為1英寸）或其他類似天然纖維增強復合材料的纖維。加入其他不同的功能性填充劑和試劑，如收縮添加劑，顏料，脫模劑，催化劑等，將其配制為穩定，可模塑的材料，用于生產各種復雜的組分。SMC擁有更長的玻璃纖維，這可以增強生產更堅固，更大產品的材料。在某些情況下，使用連續的玻璃纖維甚至玻璃纖維氈來增強SMC材料。

重量輕，機械強度高，電絕緣性，防火，耐腐蝕，耐熱，耐候性，低收縮率，穩定的尺寸控制，均勻的材料厚度，這些特殊性能的品種合而為一，使SMC成為理想的制造材料重型卡車/車身零件（A級表面），用于不同設備的室內/室外機柜，模壓門皮，用于電氣或其他行業的各種復雜結構部件。





好處

-SMC提供高表面質量和出色的細節，包括肋，凸臺，嵌件

-SMC用于需要更高機械強度的較大零件

-SMC零件具有出色的耐高溫和耐火性

-零件是用于結構和非結構應用的經濟有效的解決方案

-SMC結構壽命長，幾乎不需要維護

局限性

-由于SMC在模具中流動，因此纖維取向和性能在整個零件中可能會有所不同，特別是在深沖形狀中

應用領域

-苛刻的電氣應用

-耐腐蝕需求

-低成本，汽車和運輸中的結構部件

-A級車身面板

-商業設備柜

-個人船只

-結構組件

關于公司

AOXUMOULD被推薦為好的SMC模具供應商。本著誠實，優質，高效的公司理念，使我們能夠與海外客戶保持長期合作。具有根據歐洲技術標準和質量水平設計和制造模具的能力。AOXU已成為該行業的支柱之一。

我們在制造用于以下用途的各種模具方面擁有成功的經驗：

>運輸：SMC機動船，SMC鐵路框架，火車座椅，車頂，窗框和洗手間等。

>汽車零件：保險杠，發動機罩，底盤，前面板，卡車門，儀表板，燈罩，腳踏板，擋泥板等。

>通訊和電器：電表箱，電纜分線箱，變配電箱，空調，衛星天線等。

>衛生和廚具：浴缸，洗手盆，水槽，天花板，底盤，壁板壁板等

>建筑：水箱，化糞池，廢水處理等

AOXUMOULD的客戶遍布各地，例如巴西，法國，伊朗，泰國，美國等。我們的產品以合理的價格享受高的質量。



聯系我們



如果您在這方面有任何需求，請與我們聯系。您將獲得詳細的拆分計劃和報價。

如果您有任何新的SMC模具項目，請將您的2D / 3D圖形或樣本圖片以及完整尺寸發送給我們，我們將盡快給您答復。

       李女士
       手機/微信：13606826958
       電話：0576 84360861
       郵箱：leila@aoxumoulds.com
       網址：http://www.chinaplasmould.com
       地址：浙江省臺州市黃巖新前工業區北院大道38號
       臺州市黃巖奧旭模具科技有限公司
