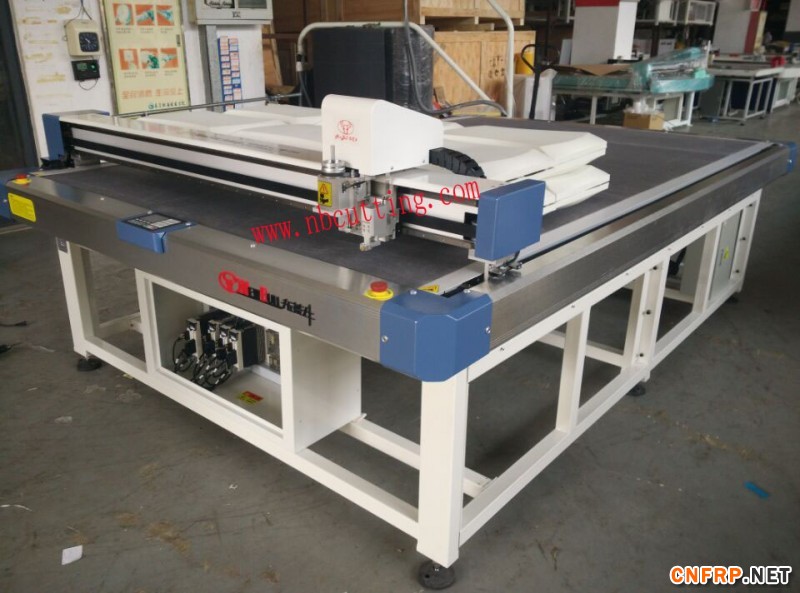

全自動圓刀切割機應用于碳素纖維復合材料、布料、導熱棉、反光膠片、皮料等多種材料的切割下料
▲ 便捷輸出、高速切割/壓痕、快速成型；
▲ 免刀模，節省人力物力；
▲ 數據化，提升企業生產管理。
● 復合材料圓刀切割機中瑞技術合作產品，采用旋轉電機使圓刀主動旋轉，而且在圓刀上再加一個電機使其飛轉，以達到切割多層的目的，大大提高了工作效率。
● 采用意大利AMT直線導軌作為傳動軌道，保證機器高速運轉平穩且精度高。
● 有8組不同的筆畫，可進行半刀、全刀切割。
● 可切割3mm以下的碳素纖維復合材料、布料、導熱棉、反光膠片等多種材料。
● 全自動輪刀切割機數據線全部采用德國進口。
● 機器臺面采用美國進口纖維板，透氣性好，耐用，不易變形。
● 由穩定的以太網口用網線傳輸數據，并可直接連接AI軟件以及Autocad,Coraldraw等所有軟件輸出。
● 速度快，快每秒可達到1000mm。
● 直接在機器上控制所有微調功能，包括圖檔自動優化功能。
復合材料輪刀切割機技術參數
|
技術參數/型號 |
NB2516Y |
NB0609Y |
NB1215Y |
NB1230Y |
|
工作特性 |
電腦操作與切割機同時進行，快速完成數據傳輸，可連續使用 |
|||
|
切割速度 |
快可達1000mm/s |
|||
|
切割厚度 |
0.2-3mm |
|||
|
切割材料 |
可切割3mm以下的碳素纖維復合材料、布料、導熱棉、反光膠片、皮料等多種材料 |
|||
|
筆數 |
8組不同的筆畫：半刀、全刀 |
|||
|
定位方式 |
紅外線激光燈 |
|||
|
固定材料的方式 |
真空吸附 |
|||
|
重復精度 |
≦0.05mm |
|||
|
傳輸接口 |
以太網口 |
|||
|
兼容軟件格式 |
AI軟件、Autocad、Coraldraw和所有的盒型設計軟件都可以直接輸出，無需轉換，且帶自動優化
|
|||
|
指令系統 |
HP-GL和GP-GL |
|||
|
數控面板 |
液晶顯示和觸點按鍵 |
|||
|
傳動材料 |
直線導軌，進口同步帶 |
|||
|
工作電壓和功率 |
交流220V 380V ±10%，50HZ；整機功率4kw；保險絲規格6A |
|||
|
切割面積 |
250cm*160cm 60cm*90cm 120cm*150cm 120cm*300cm |
|||
|
外觀尺寸 |
280*180*100cm 100*128*100cm 168*199*100cm 168*199*100cm 168*338*100cm |
|||
