隨著5G通信技術的飛速發展，對高頻高速PCB的需求也逐漸增長。微波PCB的高頻高速化，普遍要求原料基材可以達到低介電性能，而基材的介電常數和損耗因子與其組成息息相關。



　　材料的介電性能是指在電場作用下，對靜電能的儲蓄和損耗的性質，通常用介電常數（Dk）和介質損耗（Df）來表示。Dk是衡量材料存儲電性能能力的指標，Dk越低，信號在介質中傳送速度越快、能力越強。作為電容器，要求材料具備很高的Dk；作為PCB的組成部分，則需要材料具有極低的Dk。Df是衡量介電材料能量耗損大小的指標，Df越低，則信號在介質中傳送的完整性越好。當電介質一定，外加電壓及頻率一定時，介質損耗Df與介電損耗正切值（tan δ）成正比，即可以用tan δ來表示介質損耗的大小。

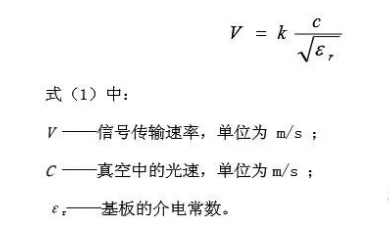

　　高頻電路，需要構成PCB的主要基材的Dk和Df盡可能低，這有利于提高電路板導線信號傳輸速度，降低信號時間延遲。在高頻電路中，信號傳輸速度可以表示為：



　　可以看出，基板介電常數越低，信號傳播得越快，因此要得到高的信號傳輸速率，就必須研究開發低介電常數的基板材料。





　　PCB基材是由樹脂、玻纖、銅箔、填料等組合而成，優化PCB介電性能的主要途徑是降低其組分的Dk和Df。



　　以前高頻PCB主要通過降低樹脂基材的Dk和Df來實現，而隨著研發技術的不斷增強，通過上述方式改變PCB介電性能越來越有限，故國內外研發人員已開始對玻璃纖維進行改性來讓材料具有更低的Dk和Df。



　　玻璃纖維布主要在高頻PCB中起到增強作用，可以用于提升材料的力學性能。傳統E-玻纖，其DK值一般在6.6左右，明顯高于一般樹脂基材（聚四氟乙烯DK為2.0左右），且在高頻PCB中玻纖占有較高的體積分數，所以降低玻纖的介電性能尤為重要。



　　因此，為了滿足高頻PCB對玻纖低介電性能的需求，玻纖企業開發了低介電玻璃纖維。



　　目前，各國生產的硅酸鹽成分的玻璃纖維織物組成大體相同，其基礎成分都是 SiO?、Al?O?、CaO 三元系統，重量百分比在小范圍內波動。常溫下構成玻璃網絡的硅氧或硼氧、鋁氧骨架無弱聯系離子幾乎不導電。但是網絡中充填了陽離子，特別是堿金屬離子時，點陣結構在堿金屬離子處中斷，形成弱聯系離子，產生熱離子極化。這是影響玻璃介電性能的主要因素。



　　目前通常采用的是無堿玻纖E玻纖，其介電常數為 7.2 （1 MHz），不能滿足高頻電路的要求。先可以采用的辦法是混雜。在無堿玻纖中，除了E玻纖外，還有介電性能優秀的D玻纖（εr= 4.7，1MHz）和 Q 玻纖（εr= 3.9，1MHz），但是它們加工性能和成本較高，單獨使用并不合適。通過對不同品種的玻纖進行合理的選配，要求既保證優良的低介電性能、加工性能，又能很好地解決工業化生產的成本問題。



　　還有不少公司或在E玻纖基礎上提高低介電常數氧化物（如SiO?、B?O?等）比例，或由低介電常數氧化物為主體構成新玻纖成分。



　　低介電玻璃纖維，是一種低介電常數、低介電損耗的新材料，受頻率、溫度變化影響小。與傳統的D玻纖比較，它的制品具有優異的電氣性能和加工性能。它適用于數字電視、定位系統、通信站、線路板、航空航天、高透波領域、寬頻帶輕質等高性能雷達。



　　目前國外生產低Dk玻璃纖維的廠家主要有法國Vetrotex公司、美國Erskin egelous公司、日本日東紡織株式會社、美國AGY公司等，國內主要有重慶國際復合材料有限公司、泰山玻纖、南京玻璃纖維研究設計院有限公司、四川省玻纖集團有限公司等。



　　其中，重慶國際復合材料有限公司的HL-GLASS低介電常數玻璃纖維具有介電常數Dk低、介電損耗因子Df低兩大特性，適用于數字電視、定位系統、移動通信基站、高速數據中心、云計算中心、光通信等高頻電子電路領域，也是航天、軍用電磁透波領域制作電磁窗、透波墻及雷達罩的選材料。
