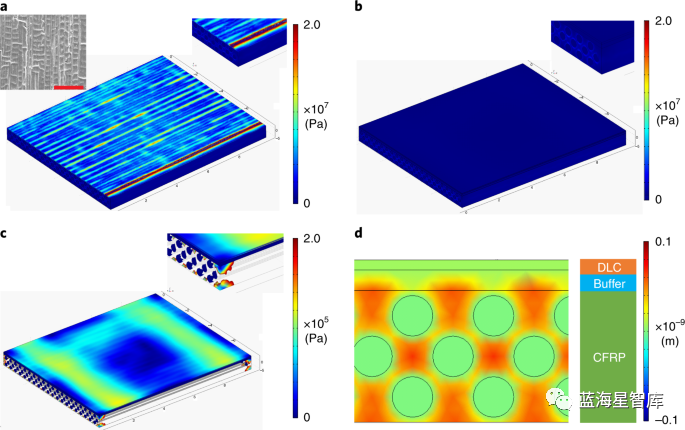

傳統CFRP由碳纖維和樹脂構成，使用時由于增強體和基體的膨脹系數不同，材料受潮時會降低形狀穩定性。研究人員提出，在表面增加納米級防護層，可提高力學性能。防護層外層為等離子體增強化學氣相沉積制備的類金剛石碳材料，內層為高柔韌性聚對二甲苯，起機械緩沖作用，通過吸收表面應力提高力學性能。涂覆防護層的CFRP測試結果顯示：在液氮環境下反復加熱降溫后，防護層仍黏附于CFRP表面，并保持完整；高溫下的質量損失較小，且玻璃化轉變溫度始終為149.1℃，表明內部組分恒定；較傳統CFRP，剪切應力從15 MPa提高至24 MPa，水分擴散速率為0.004g/m2/天，是此前的1/10。



這種復合材料防護層可用于空間高精度儀器，以及航空、汽車、可再生能源等領域。
