CompoTech公司新近推出了新的標準系列輕質碳纖維（CF）環氧復合梁，可以選擇圓形管和方形選項和尺寸，可以代替鋼材。

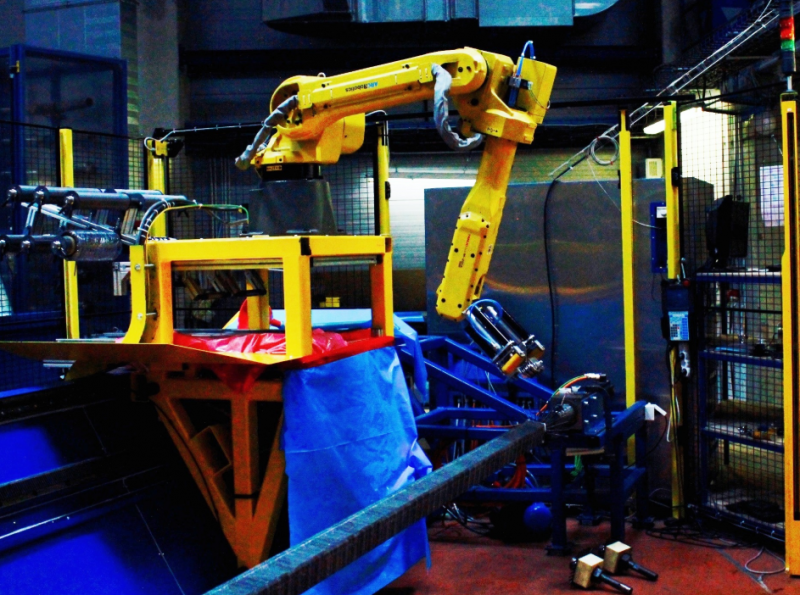

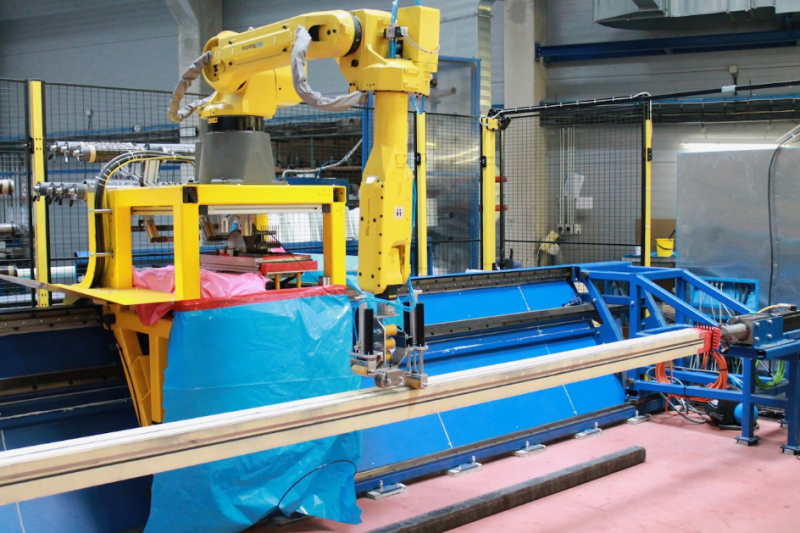

標準方形梁是使用該公司創新的自動機器人輔助的長絲放置技術由石墨和PAN碳纖維制成的，該技術可以沿束的長度軸向放置連續纖維。結果是，與具有相同尺寸的常規細絲纏繞梁相比，高強度碳環氧復合梁的軸向剛度高10-15％，彎曲強度高達50％。

所有CompoTech橫梁均采用自動長絲放置和使用濕式兩部分環氧樹脂系統的精密壓制成型。固化過程分為兩個階段，先在室溫下進行，以消除成型期間可能引起變形的任何殘余應力，然后在烤箱中進行模具后固化。與拉擠成型相比，CompoTech所采用的壓制技術可提供具有非常高的尺寸精度和緊密公差的表面光潔度的精密CF環氧梁，這通常不需要昂貴的CNC精加工。



不斷增長的市場需求



該公司新產品系列是基于對自動化機器人生產線，裝卸設備和機器系統制造商對各種尺寸的復合梁的日益增長的需求。其產品碳纖維復合材料梁的出色性能使Bilsing Automation等模塊化工業模具系統生產商能夠替代鋼制梁和鋁制梁，從而帶來了顯著的生產優勢，例如：



√  更快的運行速度和更高的生產率



√  更少的振動和更快的阻尼



√  在同一條線上具有更大的負載處理能力



√  降低能耗和終身運營成本



√  易于組裝，可用于需要螺栓連接的結構

該公司的碳纖維環氧復合材料標準方壓梁帶有加固的角，可提供更高的剛度，阻尼和承載性能。堅固的設計可實現令人印象深刻的327 GPa E模量，比染色劑堅硬69％

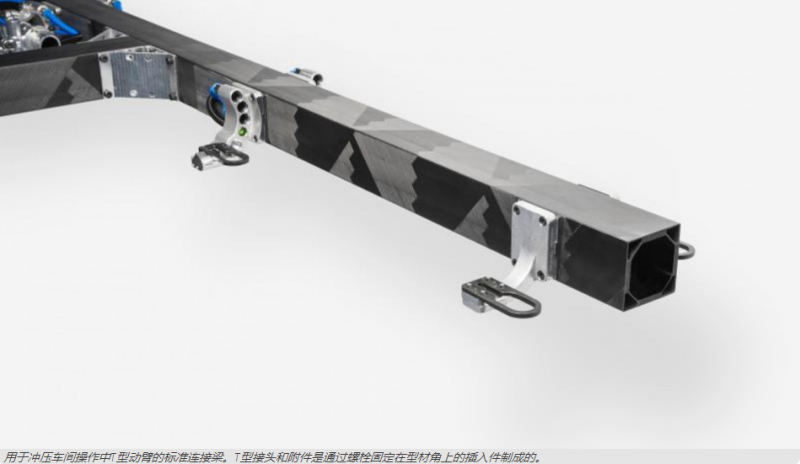

該公司的產品主要是復合材料制品，應用于航空航天，農業，汽車，計量，船舶和運動器材市場等領域，制品包括：工業機床橫梁；傳動軸; 自動化汽車沖壓線T型臂，結構框架和橫桿；噴霧器噴桿 航空航天結構；游艇桅桿和翼梁；復合自行車車架等等。



復合梁制品詳情

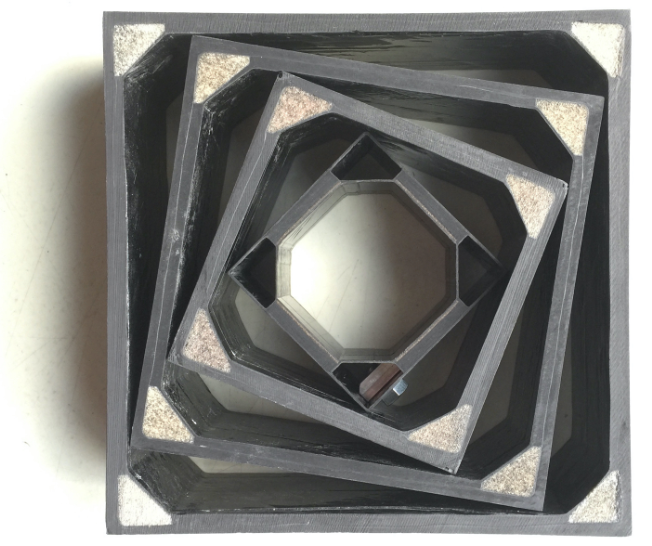

標準方梁選項的選擇包括空心角形“螺栓連接”連接器梁以延長長度，以及設計有加強角的梁以增加剛度，阻尼和承載性能。

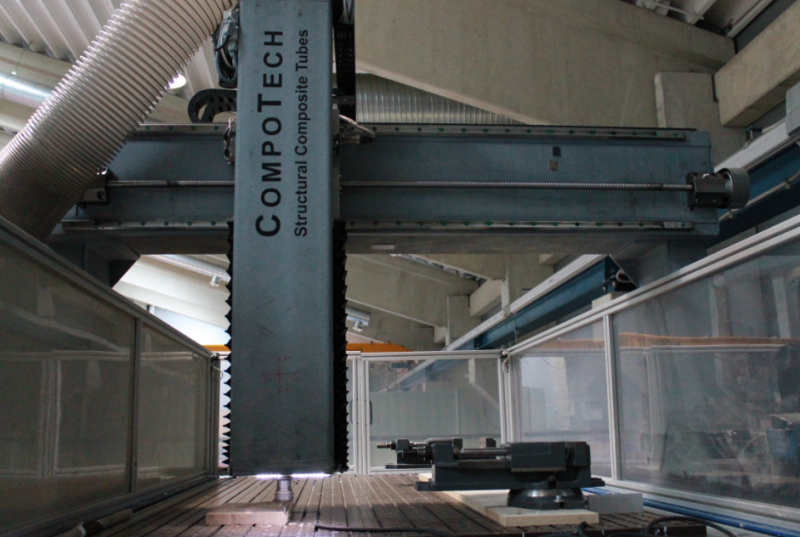

提供不同CompoTech梁設計的橫截面，其剛度等于鋼，但重量僅為25％。這使得它們非常適合希望提高過程性能的工業/自動化/機床應用。



標準方梁尺寸為60mm x 60mm x 5mm壁厚，重1.7 kg / m，軸向（彈性）模量為196 GPa，大的大梁為200mm x 200mm x 8mm，重4.19 kg / m，E模量為210 GPa，與工具鋼匹配。堅固的設計實現了令人印象深刻的327 GPa E模量，比不銹鋼（193 GPa）堅硬69％，比工具鋼（210 GPa）堅硬56％。方型光束的長度在2.3到5.0米之間變化，具體取決于產品目錄中的尺寸。

E模量為90 GPa的標準CF環氧圓管是使用PAN碳纖維制造的。試管的尺寸從內徑428mm x壁厚4mm，重6.92 Kg / m到內徑10mm x 2mm壁厚，僅重0.11 Kg / m。標準管的長度在3.6至7.8米之間，具體取決于直徑。

標準管和方梁的數量從一次訂購到多次批量訂購。根據要求，CompoTech將尋求在標準的圓形和方形梁范圍內增加其他尺寸，并繼續為工業梁和其他CF復合組件提供定制設計和制造服務，以滿足特定的客戶要求。
