我叫玻璃鋼（FRP），學名玻璃纖維增強塑料，根據采用的纖維不同可以分為玻璃纖維增強復合塑料、碳纖維增強復合塑料以及硼纖維增強復合塑料等。我是以玻璃纖維及其制品（玻璃布、帶、氈、紗等）作為增強材料，以合成樹脂作基體材料的一種復合塑料。




　　2.我的性能



　　· 1 · 耐腐蝕。我是良好的耐腐材料，對大氣、水和一般濃度的酸、堿、鹽以及多種油類和溶劑都有較好的抵抗能力。已應用到化工防腐的各個方面，正在取代碳鋼、不銹鋼、木材、有色金屬等。



　　· 2 · 輕質高。我的相對密度在1.5~2.0之間，只有碳鋼的1/4~1/5，可是拉伸強度卻接近，甚至超過碳素鋼，而強度可以與高級合金鋼相比。因此，在航空、火箭、宇宙飛行器、高壓器以及在其他需要減輕自重的制品應用中，都具有卓越成效。某些環氧FRP的拉伸、彎曲和壓縮強度均能達到400Mpa以上。



　　· 3 · 電性能好。我是優良的絕緣材料，可以用來制造絕緣體。高頻下仍能保護良好介電性。微波透過性良好，已廣泛用于雷達天線罩。



　　· 4 · 熱性能良好。我的熱導率低，室溫下為1.25~1.67kJ/(m·h·K)，只有金屬的1/100~1/1000，是優良的絕熱材料。在瞬時超高溫情況下，是理想的熱防護和耐燒蝕材料，能保護宇宙飛行器在2000℃以上承受高速氣流的沖刷。



　　· 5 · 靈活性好?？梢愿鶕枰獙⑽异`活地設計出各種結構產品，來滿足使用要求，使產品有很好的整體性。

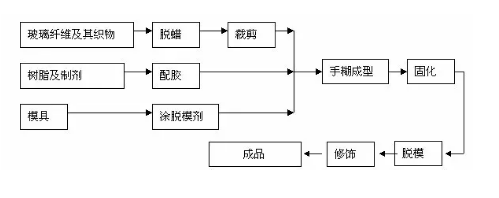

　　3.我的工藝流程



　　4.我的應用



　　· 1 · 玻璃鋼雕塑石膏模



　　石膏模特點是耐熱、價廉、導熱系數小、復印性好。一般用于制作母模。制造方便，適用于大型制品。但是不耐用，怕沖擊，干燥慢。多用于單一產品以及線型復雜的產品，如浮雕等。所用的石膏多為半水石膏即熟石膏。與水泥模一樣，可用磚頭、木材做骨架基礎，再覆以石膏層造型。為了提高剛度，防止裂紋，可在石膏中加入足夠的填料，如加入石英，可減少收縮和裂紋，加入水泥(石膏:水泥=7:3)增加強度。



　　· 2 · 玻璃鋼雕塑橡膠模



　　橡膠模一般用硅橡膠、聚氨酯樹脂制作，用于制作造型復雜的浮雕、圓雕及各種造型，并不單獨使用，須與石膏套模等其他材料組成，通常用于模具中因線型倒入或重疊而不能直接脫模的某一部位，因它有一定軟性，當外模脫模后，它能隨意拉出，如獅子、龍等動物或菩薩、卡通人物。批量不大時，用此方法。



　　· 3 · 玻璃鋼雕塑石蠟膜



　　石蠟膜用于數量不多或者線型復雜、不易脫模的產品。比如，要制造一個整體式彎管，包括90°彎管，可用兩個彎頭哈夫作母模，在內90°腔注滿石蠟后，脫去哈夫母模后，將石蠟模芯稍加修整，然后在外壁包覆玻璃鋼，固化后加熱，使石蠟熔化流出，即可得到一個整體的玻璃鋼產品。



　　另一種用法:濕法卷管時，可將鋼管浸到70～80℃熔化的石蠟中，提起來冷卻后再浸，反復進行，直到所需厚度時，表面稍加修整，即可包覆玻璃鋼，為防止石蠟開裂，可在蠟中加入少量黃油。也可在蠟的外面包覆一層薄的玻璃紙，以此作為模芯，玻璃鋼固化后，加熱鋼管石蠟熔化即可脫模。



　　· 4 · 混凝土模



　　混凝土模多用于線型規則和重復使用次數少的產品，如螺旋形、波形、圓形、拱形或立體槽狀產品。成本低，剛性好，可用磚頭砌成基礎，再覆以水泥砂漿，進行打磨、上膩子，再經過打磨、拋光、噴漆等措施。這種水泥?？芍苯佑糜谏a玻璃鋼制品，也可用于翻制玻璃鋼模具的母模。



　　· 5 · 玻璃鋼雕塑木模



　　木模主要用于線形較平直的大型產品。木?？梢灾苯佑脕碜鳛椴Ａт摦a品的成型模具，也可作為翻制玻璃鋼模具的過渡母模。用于制作模具的木材有紅松、銀杏、杉木等，要求含水量達15%，并且不易收縮變形，無節。木模制作后，可涂上0.2～0.3垃垃厚度的樹脂(表面膩子)，再用水砂紙由粗到細打磨四次，后一次用800#或1000#砂紙打光，再涂上拋光膏用拋光器拋光，再打上石蠟，木模即成。



　　· 6 · 玻璃鋼雕塑金屬模



　　金屬模特別是鋼模，一般用于尺寸小、批量大的模壓產品。如制作玻璃鋼平板時表面光潔的不銹鋼板；制作型材時用角鋼、槽鋼。因為模壓產品不僅要加壓，還要加熱。也有用于外形不復雜的大型產品。其中低熔點合金模流動性好，耐磨性差，適于制造形狀復雜、花紋精細的塑料成型模腔，使用溫度一般>80℃。低熔點合金模的優點是制模周期短、工藝簡單，可重復使用。



　　以上就是我的個人簡歷啦，希望大家看完后能了解、喜歡我，并且很好地運用我哦~

更多詳細報道請關注復材網www.lzzz.net
