片狀模塑料（SMC）是用什么設備如何生產的？
想知道片狀模塑料（SMC）是用什么設備如何生產的？歡迎走進霸州康甫防腐絕緣材料廠。片狀模塑料SMC生產設備：

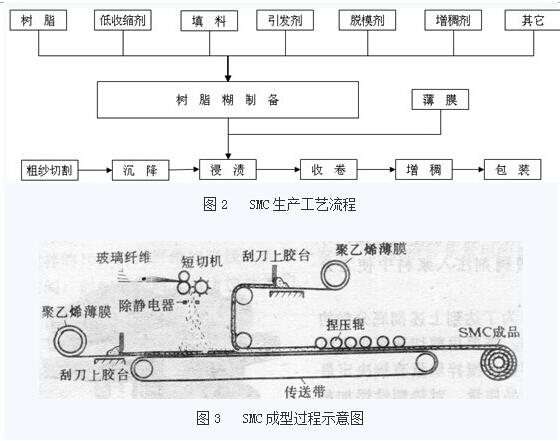

SMC（片狀模塑料） 生產設備分二部分：一是配制樹脂糊設備， 一般使用立式高速分散機；二是SMC復臺機，工藝流程如下圖所示。
料脂糊制備
1) 樹脂、低收縮劑和引發劑，在低剪切力下混合攪拌均勻。
2) 脫模劑和填料混合到溫度達到32-37℃時為止。
3) 加入增稠劑MgO混合一分鐘后，將樹脂糊送到SMC機組刮料槽內。
片狀模塑料SMC復合
將制好的樹脂糊加入上下兩個樹脂糊槽中，開動復合機，下薄膜放卷，經下樹脂刮刀后，薄膜被均勻地涂敷上一定厚度的樹脂糊。當其經過纖維沉降區時，粗紗經切割后均勻地沉降其上。短切無捻粗紗長度為25mm，玻纖含量23%。承按了短玻璃纖維的薄膜， 在復合輥處與以同樣方式涂敷樹脂糊的上薄膜復合，將玻纖夾在中間，形成夾層結構。夾層在浸漬區受到一系列壓輥的滾壓作用，使樹脂糊浸透纖維。后由收卷裝置收集成卷。
片狀模塑料SMC增稠
送往熟化間增稠，直至不粘手，可剪裁、稱量及模塑為止。通常采用加速增稠。加速增稠一般可在帶有鼓風設備的熟化室內進行。加速增稠， 溫度為35～40℃ ，時間約10小時。但后還應以增稠曲線判定增稠的程度和結果。
樣條模壓
用60T壓機，模溫為155℃，保壓壓力為15Mpa，保壓時間為120s的條件下壓制：φ100X3的圓形試片15塊，用于顏色、外觀、收縮率、電氣強度的測試；120X(10±0.2)X（4±0.2）試片用于沖擊強度和彎曲強度的測試。樣條冷卻24H后，方可進行檢測。
更多信息請關注復合材料信息網www.lzzz.net
SMC（片狀模塑料） 生產設備分二部分：一是配制樹脂糊設備， 一般使用立式高速分散機；二是SMC復臺機，工藝流程如下圖所示。
料脂糊制備
1) 樹脂、低收縮劑和引發劑，在低剪切力下混合攪拌均勻。
2) 脫模劑和填料混合到溫度達到32-37℃時為止。
3) 加入增稠劑MgO混合一分鐘后，將樹脂糊送到SMC機組刮料槽內。
片狀模塑料SMC復合
將制好的樹脂糊加入上下兩個樹脂糊槽中，開動復合機，下薄膜放卷，經下樹脂刮刀后，薄膜被均勻地涂敷上一定厚度的樹脂糊。當其經過纖維沉降區時，粗紗經切割后均勻地沉降其上。短切無捻粗紗長度為25mm，玻纖含量23%。承按了短玻璃纖維的薄膜， 在復合輥處與以同樣方式涂敷樹脂糊的上薄膜復合，將玻纖夾在中間，形成夾層結構。夾層在浸漬區受到一系列壓輥的滾壓作用，使樹脂糊浸透纖維。后由收卷裝置收集成卷。
片狀模塑料SMC增稠
送往熟化間增稠，直至不粘手，可剪裁、稱量及模塑為止。通常采用加速增稠。加速增稠一般可在帶有鼓風設備的熟化室內進行。加速增稠， 溫度為35～40℃ ，時間約10小時。但后還應以增稠曲線判定增稠的程度和結果。
樣條模壓
用60T壓機，模溫為155℃，保壓壓力為15Mpa，保壓時間為120s的條件下壓制：φ100X3的圓形試片15塊，用于顏色、外觀、收縮率、電氣強度的測試；120X(10±0.2)X（4±0.2）試片用于沖擊強度和彎曲強度的測試。樣條冷卻24H后，方可進行檢測。
更多信息請關注復合材料信息網www.lzzz.net
